以下是关于哈密（新疆哈密地区）周边垂架式传动沉淀池浓缩机的详细介绍，涵盖其结构特点、应用场景、选型建议及本地化注意事项：

垂架式传动浓缩机概述

垂架式传动浓缩机是浓缩设备的一种，采用垂直中心驱动架（垂架）带动刮泥臂旋转，适用于中等至大型沉淀池（直径10-30米）。与周边传动浓缩机相比，其特点如下：

• 结构特点：

  • 驱动装置位于池体中心，通过垂架（垂直钢架）连接刮泥臂，刮泥板绕中心轴旋转。

  • 垂架内部通常集成提升装置，可调整刮泥板高度以适应沉积物厚度。

• 适用场景：

  • 矿浆浓缩（铁矿、铜矿等）、污水处理厂污泥脱水、煤炭洗选尾水处理。

  • 适合哈密地区中等规模矿山或环保项目，兼顾效率与成本。




设备结构解析

1. 垂直支架传动系统
   • 传动方式：驱动装置（电机+减速机）通过垂直支架安装于浓缩机顶部，耙架由中心轴垂直驱动旋转。
   • 优势：相比周边传动，垂架式传动扭矩分配更集中，适合中等直径（通常≤35米）设备，且传动部件远离池体，减少腐蚀风险。

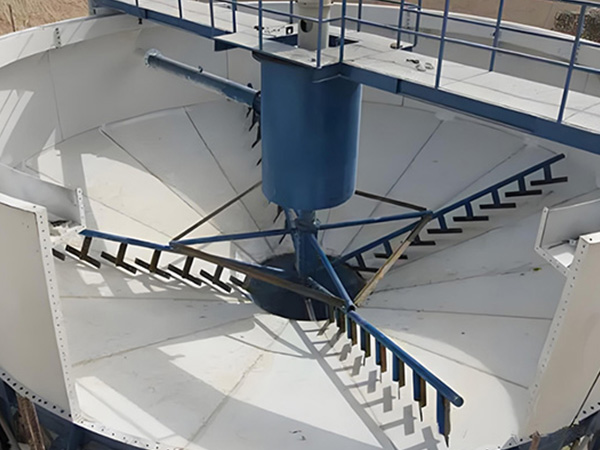

2. 耙架与刮泥装置
   • 耙架呈辐射状分布，刮泥板贴合池底，将沉淀泥浆刮向中心排泥口。
   • 耙架可配备液压提升装置，遇高负荷时自动提升，防止压耙事故。
3. 进料与溢流结构
   • 进料管切向布置，促进矿浆旋转沉降；溢流堰环绕池体上部，收集澄清液。
   • 可选配絮凝剂添加系统，加速细颗粒聚团沉降。

核心技术特点

1. 垂直传动，稳定
   • 传动系统独立于池体，减少矿浆对机械部件的侵蚀，延长设备寿命。
   • 扭矩传递直接，适合处理含固量10%-50%的高浓度物料。
2. 动态液压提耙保护
   • 耙架负载超过设定值时，液压装置自动提升耙架（提升高度可调），避免压耙停机，保障连续运行。
3. 低阻流线型设计
   • 池体底部采用锥形结构，刮泥板与池底间隙可调（通常5-15mm），减少残留，提升排泥效率。
4. 智能控制系统
   • 集成变频调速、扭矩监测、絮凝剂自动投加等功能，实现无人值守运行，能耗降低15%-20%。

垂架式 vs. 周边传动对比

哈密地区典型应用场景

1. 煤矿尾矿处理
   • 处理煤泥水，实现洗水闭路循环，减少水资源消耗，符合哈密煤矿环保要求。
   • 垂架式传动抗腐蚀性强，适应哈密煤矿酸性矿浆环境。
2. 金属矿选矿厂
   • 浓缩铁矿、铜矿尾矿，提高回水利用率，降低尾矿库压力。
   • 液压提耙功能保障连续运行，避免压耙导致的生产中断。
3. 化工废水处理
   • 处理盐化工、多晶硅生产废水，回收有用成分，达标排放。
   • 智能控制系统优化絮凝剂用量，降低运行成本。

选型关键参数
